Plastový zadní rám, plastové madlo a nylonové vedení nohou židle

Pokud jde o stavbu nebo hodnocení sedacího nábytku, strukturální integritu a životnost důsledně určují tři složky: plastový zadní rám , plastové madlo (držák) a nylonové nohy židle (nylonová základna) . Pochopení toho, jak jednotlivé díly fungují – a jak se vzájemně ovlivňují – pomáhá kupujícím, výrobcům a opravářům činit chytřejší rozhodnutí. ve zkratce: plastový zádový rám poskytuje konstrukční podporu pro záda sedícího; plastový držák zábradlí zajišťuje loketní opěrky nebo kolejnice k rámu; a nylonové nohy židle chrání podlahu i základnu židle před opotřebením. Každý hraje odlišnou roli a výběr správného materiálu pro každý z nich je rozhodující pro výkon židle.

Co je plastový zadní rám a proč na něm záleží?

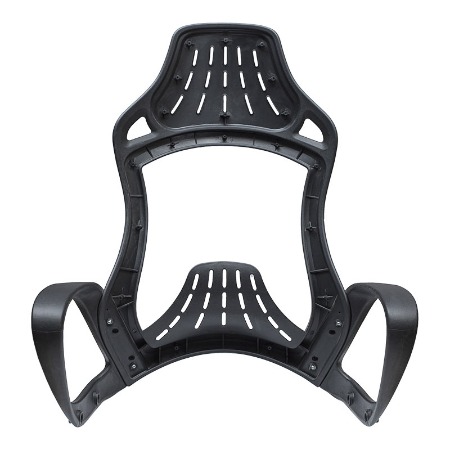

Plastový zádový rám je vnitřní nebo obnažená kostra, která dává opěradlu židle tvar a nosnost. Obvykle se lisuje z houževnatého polypropylenu (PP) nebo akrylonitrilbutadienstyrenu (ABS), které oba nabízejí rovnováhu tuhosti, úspory hmotnosti a odolnosti proti praskání při dynamickém zatížení.

Na rozdíl od kovových rámů jsou plastové zadní rámy odolné proti korozi, lehčí (typicky O 30–50 % lehčí než ekvivalentní ocelové rámy ), a lze je vyrábět ve složitých tvarovaných tvarech, které odpovídají ergonomickým křivkám bez dalších ohýbacích nebo svařovacích procesů. Díky tomu jsou obzvláště oblíbené ve stohovatelných kancelářských židlích, školním nábytku a venkovním sezení.

Běžné třídy materiálů pro plastové zadní rámy

• Polypropylen (PP): Nejpoužívanější; dobře zvládá opakované ohýbání, vhodné pro teploty od -10°C do 100°C.
• ABS: Vyšší odolnost proti nárazu, lepší povrchová úprava; preferované pro prémiové nebo designové řady židlí.
• PP vyztužený skelnými vlákny: Používá se v těžkých komerčních židlích určených pro uživatele do 150 kg; přidává zhruba 40 % pevnosti v tahu oproti standardnímu PP.
• Recyklované kompozity na bázi PET: Objevování se v udržitelných řadách nábytku; srovnatelný mechanický výkon s výrazně sníženou uhlíkovou stopou.

Režimy selhání, které je třeba sledovat

Nejčastějším způsobem poruchy je praskání způsobené pnutím v upevňovacích bodech, kde se rám přišroubuje nebo zacvakne do skořepiny sedadla. UV degradace je také faktorem při venkovních aplikacích: neošetřený PP může ztratit až 50 % jeho rázové houževnatosti po 12 měsících vystavení přímému slunečnímu záření. Specifikace tříd UV stabilizovaných je zásadní pro jakékoli venkovní nebo polovenkovní sezení.

Role plastového držáku zábradlí v sestavě židle

Plastový držák zábradlí – někdy nazývaný konektor zábradlí nebo držák ramene – je strukturálním spojením mezi zábradlím područky a hlavním rámem židle. Absorbuje boční síly a síly směřující dolů z paže uživatele a přenáší je do rámu sedadla nebo opěradla, aniž by dovoloval ohyb nebo chrastění.

Ve smluvních standardech nábytku jako např BIFMA X5.1 (Severní Amerika) a EN 1335 (Evropa), loketní opěrky a jejich montážní držáky musí vydržet zatížení směrem dolů minimálně 900 N (přibližně 90 kg síly) bez trvalé deformace. Plastové držáky zábradlí, které splňují tyto normy, jsou obvykle vstřikovány z nylonu plněného sklem (PA6-GF30 nebo PA66-GF30), který kombinuje vysokou tuhost, odolnost proti únavě a rozměrovou stabilitu.

Designové prvky, které odlišují kvalitní držáky

• Žebrovaná vnitřní geometrie: Přidá tuhost bez přidání hmoty materiálu; snižuje hmotnost konzoly až o 20 % v porovnání s pevným průřezem.
• Kovová vložka: Závitové ocelové vložky zapuštěné během lisování zabraňují stahování závitu při opakované montáži a demontáži.
• Zacvakávací uzamykací výstupky: Zkraťte dobu montáže na výrobních linkách a umožněte výměnu bez použití nářadí v terénu.
• Barevně sladěné provedení: Umožňuje bezproblémovou integraci s estetikou židle, která je k dispozici v paletách odpovídajících RAL nebo Pantone od většiny dodavatelů OEM.

Plastové vs. zinkové držáky zábradlí: praktické srovnání

Pro standardní komerční aplikace sedadel plastové držáky zábradlí pohodlně splňují požadavky na zatížení při zlomku hmotnosti a ceny kovových alternativ. Držáky odlévané pod tlakem jsou lépe vyhrazeny pro náročné institucionální nebo venkovní aplikace, kde požadavky na zatížení trvale překračují 1 200 N.

Nylonové nohy židle a nylonová základna: Funkce, výběr a výkon

Nylonové nohy židlí – malé krytky nebo kluzáky namontované na spodní části nohou židle – a nylonová základna (pětihvězdičkový nebo čtyřnohý konstrukční základ pracovních židlí) patří mezi nejkritičtější, avšak často nedostatečně specifikované komponenty v designu sedadel.

Primární funkcí nylonových nohou židlí je chránit povrch podlahy před poškrábáním, snižovat hluk při pohybu, zlepšovat stabilitu rozložením bodového zatížení na větší kontaktní plochu a odolávat opotřebení opakovaným tažením. Kvalitní nylonová noha vydrží 5–8 let při běžném kancelářském použití než vykazují značné opotřebení, ve srovnání s levnějšími PVC nebo pryžovými náhražkami, které se mohou během 1–2 let deformovat nebo prasknout.

Nylonová základní konstrukce pro pracovní židle

Pětihvězdičkový základ je standardní konfigurací kancelářských pracovních židlí. Nejčastěji se vyrábí nylonové základny skelným vláknem zesílený PA6 (nylon 6) nebo PA66 (nylon 6,6) s obsahem GF typicky v rozmezí od 20 % do 35 %. 30% sklem plněná základna PA66 nabízí modul v ohybu přibližně 9 000–10 000 MPa poskytující tuhost potřebnou k podpoře dynamického zatížení v sedě bez dotvarování v průběhu času.

Mezi klíčové certifikační standardy pro nylonové základny patří BIFMA X5.1 (statické a dynamické testování 300 lb / 136 kg) a EN 1335-3, která vyžaduje, aby základna vydržela 1 500 N statické zatížení aplikované na špičce každého ramene bez trvalé deformace přesahující 3 mm.

Výběr správných nylonových nožiček pro různé typy podlah

Jak tyto tři komponenty spolupracují v designu židle

Dobře navržená židle zachází s plastovým zádovým rámem, plastovým držákem zábradlí a nylonovými nohami židle jako se systémem, nikoli s izolovanými částmi. Dráhy nákladu vedou od těla uživatele přes zádový rám, rozdělují se do skořepiny sedadla a držáků zábradlí, pohybují se po nohách židle nebo podpěrách základny a končí na nylonových nohách na podlaze. Jakýkoli slabý článek v tomto řetězci ohrozí celou strukturu.

Například zádový rám vyrobený ze standardního (nevyztuženého) PP může být naprosto dostačující pro lehkou obytnou jídelní židli o hmotnosti 100 kg. Avšak spárování stejného rámu s odolnými držáky zábradlí z GF-nylonu a zesílenou nylonovou základnou vytváří nesoulad: zadní rám se stává místem selhání při zatížení, které zbytek systému zvládne. Specifikace komponent musí být vyvážené na zamýšlenou hmotnost židle a prostředí použití.

Cykly údržby a výměny

• Nylonové nohy židle jsou spotřebním materiálem s nejvyšším opotřebením; každoročně kontrolujte a vyměňujte každých 3–5 let v prostředí s vysokým provozem.
• Plastové držáky zábradlí jen zřídka je potřeba výměnu, pokud křeslo nespadne, není přetíženo nebo opakovaně rozebráno; očekávejte 10 let životnosti za normálních podmínek.
• Plastové zadní rámy může vykazovat křehkost související s UV zářením nebo únavové praskání v místech připojení po 7–10 letech venku; životnost v interiéru je obvykle 15 let.

Tipy na získávání zdrojů a ověřování kvality pro kupující

Ať už jste výrobcem nábytku, manažerem nákupu nebo odborníkem na opravy, vyhodnocování reklamací dodavatelů na tyto komponenty vyžaduje více než čtení produktového listu.

• Žádost materiálové listy (MDS) specifikující přesnou třídu pryskyřice, obsah skleněných vláken a jakékoli přísady zpomalující UV záření nebo hoření pro plastové zádové rámy a držáky zábradlí.
• Požádejte o zprávy o testech třetích stran s odkazem na shodu BIFMA X5.1 nebo EN 1335; certifikáty vydané akreditovanými laboratořemi (SGS, TÜV, Bureau Veritas) mají větší váhu než tvrzení o interních testech.
• Pro nohy nylonové židle proveďte jednoduché namátková kontrola tvrdosti použití tvrdoměru Shore D; kvalitní nylonové kluzáky obvykle měří Shore D 70–80, zatímco měkčí náhražky PVC mohou klesnout pod hodnotu Shore D 55.
• Zkontrolujte vstřikované díly, zda neobsahují stopy propadu, čáry svarů v konstrukčních zónách a neúplnou výplň – všechny indikátory neoptimálních podmínek lisování, které snižují pevnost dílu.
• Pro velké objednávky požádejte schválení vzorku výroby (PSA) před nasazením na plnou hlasitost; Zejména je nutné ověřit rozměrové tolerance na montážních otvorech konzoly, aby byla zajištěna zaměnitelnost na místě.
